Как узнать что в доме проведено заземление?

[Bomber23]

Как узнать что в доме проведено заземление?

Дом выглядит вот так

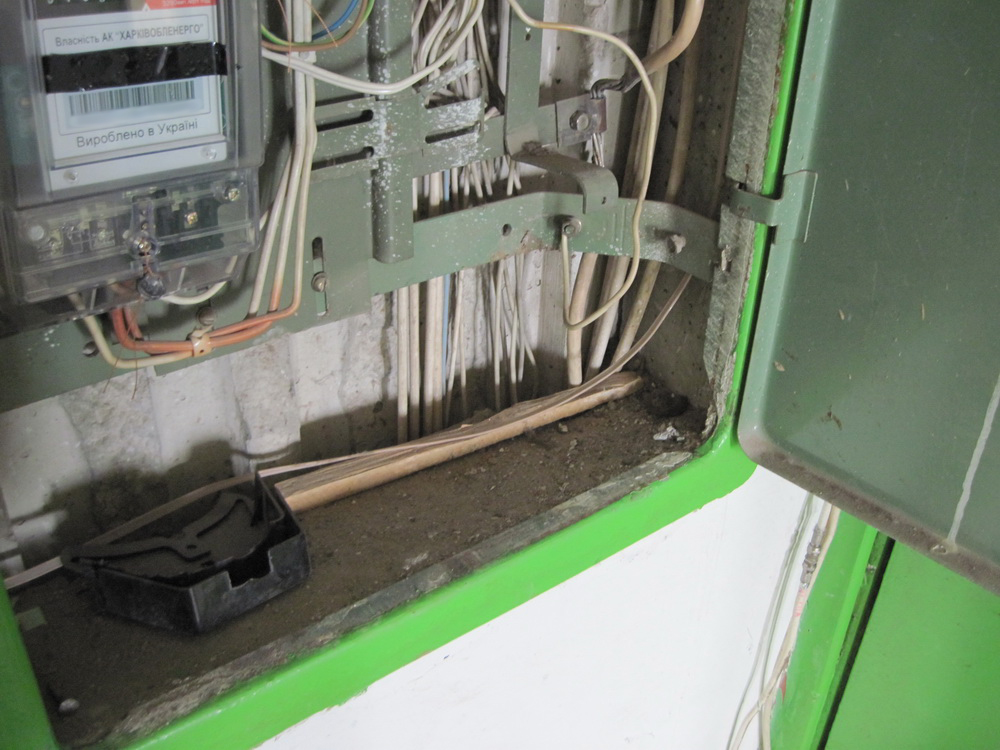

Электро щиток выглядит вот так

Скажите пожалуйста, есть ли в доме защитное заземление? (для третьего контакта на вилке)

Если да, то покажите пожалуйста где оно на фото щитка.
Буду благодарен!



[roker]

Зеленая рама на которой закреплен счетчик это заземление. С права на фото даже видно провод прикрученный болтом к этой раме. А назвать ЭТО щитком Вы погорячились.



[CepDILLETO]

С ЗЕМЛЕЙ должны соединятся все металлические части электрощитка , которые не под наряжением.



[dvs4tgasoline]

Арматура ЖБ конструкций - как правило заземлена.
Правда... єто не гарантирует наличия заземленной арматурі именно в требуемом месте.
Для проверки - надо залезть в распределительную дырку в стене (или потолке), найти там выступающую из бетона арматуру и подключить какую-либо нагрузку, используя арматуру как "ноль".
Жилые дома у нас запитаны по схеме с заземленной нейтралью.

Если известен ток потребления нагрузки - по падению напряжения на ней можно судить о качестве заземления. Если нагрузка пара киловатт и падение покажет сопротивление заземления в несколько ом - эту арматуру можно использовать для заземления.
Если при подключении пары киловатт где-то в стене искрит и нагрузка "блымает" - нельзя.

С ЗЕМЛЕЙ должны соединятся все металлические части электрощитка , которые не под наряжением.

Он не будет из щитка тянуть в розетку провод земли, если оный не заложен строителями. Это не реально, там резиновые трубки, или просто штробы в бетоне, как правило - строители засирают это всё цементом и перепротянуть провод там же - нереально.



[Bomber23]

А заземление от квартирных розеток тоже можно к корпусу считка заземлять или лучше отдельным кабелем в землю?
Как правильно?



[dvs4tgasoline]

А заземление от квартирных розеток тоже можно к корпусу считка заземлять или лучше отдельным кабелем в землю?
Как правильно?

Правильно так, как не будет много считать єлектронній счетчик.
Если сеть с глухо заземленной нейтралью - ни каких земель. Третий провод на "0". Єлектронній счетчик удивит тебя цифрами, если ток будет подтекать куда-то мимо.

Да и без учета счетчика - если нейтраль заземлена - какой смісл ещё куда-то лезть и тянуть провод? У тебя и так земля в розетке.



[Bomber23]

Он не будет из щитка тянуть в розетку провод земли, если оный не заложен строителями. Это не реально, там резиновые трубки, или просто штробы в бетоне, как правило - строители засирают это всё цементом и перепротянуть провод там же - нереально.

Это уже личные проблемы как тянуть.

Правильно так, как не будет много считать єлектронній счетчик.

Не понял о чём вы.
Пожалуйста поясните.

Если сеть с глухо заземленной нейтралью - ни каких земель. Третий провод на "0".
Да и без учета счетчика - если нейтраль заземлена - какой смісл ещё куда-то лезть и тянуть провод? У тебя и так земля в розетке.

Вы предлагаете третий контакт на розетке подключить к нулевому?
Вот так?

Єлектронній счетчик удивит тебя цифрами, если ток будет подтекать куда-то мимо.

Что такое "удивит цифрами"?
Электрического образования не имею.



[dvs4tgasoline]

Не понял о чём вы.
Пожалуйста поясните.
.

Вы уверены, что Вам не надо вызвать профессиональных электриков?

Электрического образования не имею.

Так какого хрена ты полез проводку монтировать?



[Bomber23]

Вы уверены, что Вам не надо вызвать профессиональных электриков?

Да.

Так какого хрена ты полез проводку монтировать?

Лезут монтировать электрики, а я консультируюсь на форуме чтоб оценить объём работ и заодно найти исполнителя.
Почему ушли от вопросов?



[Me1]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Repus]

Я свое заземление засандалил на арматуру ящика.
Оказалось очень удобно т.к. у меня ящик стоит с другой стороны стены ванной
Надо было всего лишь просверлить 1 дырку и положить 0.5 м провода.



[dvs4tgasoline]

Да.

Лезут монтировать электрики, а я ...

не э
лектрик и меня нахуй убьёт потом током.

Почему ушли от вопросов?

А смысл? Нельзя вот так просто придти на форум и пропустить минимум 3 года ПТУ. ЕСЛИ вЫ ТАКОЙ УМНЫЙ, ТО ЗАЧЕМ вАМ СОВЕТЫ? (тем более, в ветке, где у участников в среднем 1.5 ВО связанных с электричеством...)

P.S Вызови электрика, не выделуйся, я уже в игнор тебя занёс, ещ ё пара фраз и занесут все.



[Bomber23]

Я свое заземление засандалил на арматуру ящика.

Что за ящик?

А смысл? Нельзя вот так просто придти на форум и пропустить минимум 3 года ПТУ. ЕСЛИ вЫ ТАКОЙ УМНЫЙ, ТО ЗАЧЕМ вАМ СОВЕТЫ? (тем более, в ветке, где у участников в среднем 1.5 ВО связанных с электричеством...)

Для этого форумы и создают как бы.
Ум не предполагает наличие знаний в конкретной области.

P.S Вызови электрика, не выделуйся, я уже в игнор тебя занёс, ещ ё пара фраз и занесут все.

Это на вопрос про "подключение третьего провода на "0"" такая реакция?



[Repus]

Что за ящик?

А как называется то, что изображено на ваших фото?

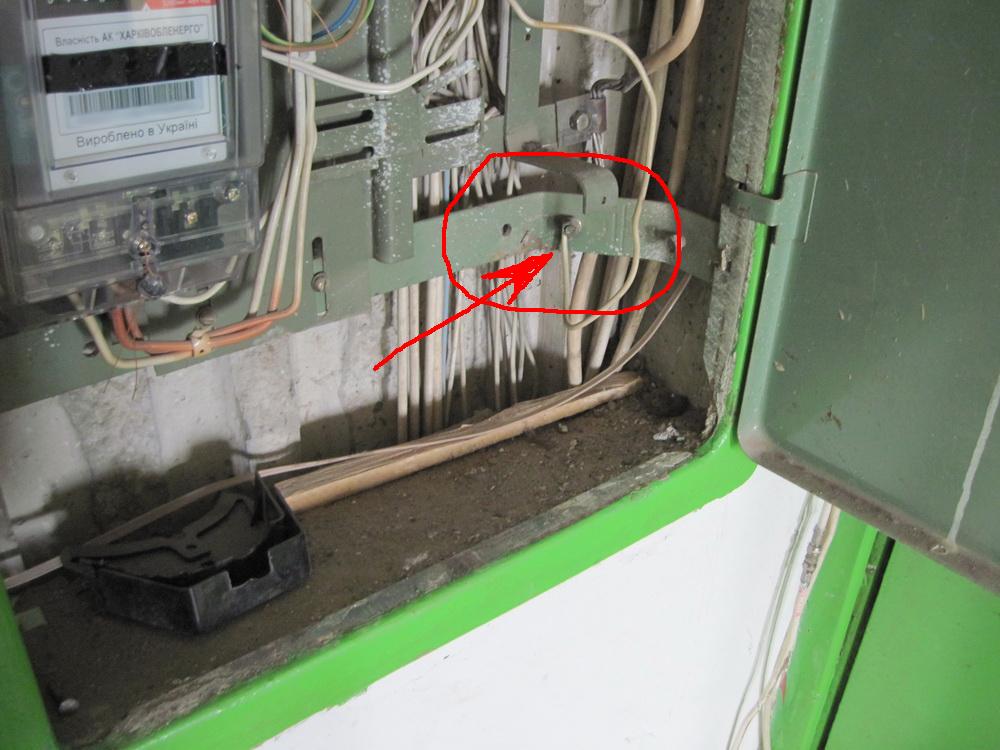

На 3-ем фото сверху по-моему четко показано, куда подключается заземление (белый изогнутый провод под болтом).
Правда у себя я сделал это все незаметно, чтоб ни у кого не возникло соблазна мое заземление отодрать.
Да, еще. Нельзя подкладывать свой провод под уже имеющееся чужие провода заземления. Каждый заземляющий провод должен иметь свою дырку и соответственно свой болт



[ssevaa]

вобще тема больше для ХОЗЯЙСТВЕННОГО или для профильного раздела по услугам электрика, а не для радиоэлектронщиков...вам не кажется?

P.S. или это скрытая реклама АН "Город"? )))



[Bomber23]

Спасибо Repus.
А безопасно подключать заземление на корпус щитка?
Если на щиток пойдёт ток от пробоя в проводке, заземлённые электроприборы могут начать бить током или испортиться?


Также буду рад если подскажите, насколько безопасно заземлять на нулевой провод в розетке?

вобще тема больше для для профильного раздела по услугам электрика

Если есть такой раздел то перенесите эту тему туда пожалуйста.
Спасибо.



[ssevaa]

Если на щиток пойдёт ток от пробоя в проводке, заземлённые электроприборы могут начать бить током или испортиться?

насколько безопасно заземлять на нулевой провод в розетке?

ноль он и в африке ноль, хоть языком облизывай оголенный провод и ничего не будет.
а заземление(ну или в данном случае насколько я помню это называется зануление) для того и придумано чтоб при пробое все "стекало" по нему



[borisnik]

Ум не предполагает наличие знаний в конкретной области.

Это гениальное определение, оно должно висеть за спиной премьера на стене в кабмине и в верховной раде над трибуной

А то у нас один премьер уже хотел заменить газ электричеством .

Вам уже всё тут написали. А счетчики, грешен, похоже я менял лет пять назад.

ноль он и в африке ноль, хоть языком облизывай оголенный провод и ничего не будет.
а заземление(ну или в данном случае насколько я помню это называется зануление) для того и придумано чтоб при пробое все "стекало" по нему

Хочешь попробовать ноль на язык в полукилометре от подстанции, стоя босым на бетонном полу?

Зануление -это ошибка. Оно может помочь сработать автомату и отключить пробой на корпус, но может и просто отгореть в том же щитке, на пути к твоему нолю. А земля , она и в щитке земля. Именно от того 16мм2 земляного проводника (так понятней!) и берется ноль 2,5мм2 и все остальные ноли. Заземляющий провод должен выдержать ток КЗ, а зануляющий выдерживает только ток отсечки автомата.

Беда возможна, если отгорит этот 16мм2 провод на вводе в подъезд, но вероятность этого намного меньше вероятности, что отгорит 2.5мм2 у вас за плинтусом или на клемме в щитке.



[Хробак Злої Брехні]

Беда возможна, если отгорит этот 16мм2 провод на вводе в подъезд, но вероятность этого намного меньше

Буває, що і на підстанції відгоряє...

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Там ще нижче по тексту розбір польотів із комісією, все звелося до гри в футбол -- енергетики нуль на підстанції недокрутили, ЖЕК повторне заземлення нуля не зробив і сперечалися, хто крайній )))



[Dr.KoT]

Как узнать что в доме проведено заземление?

У меня по стене дома идет шина.
