Как закрепить провода в такой розетке ViKO

[Kharkov-Center]

Как закрепить провода в такой розетке ViKO

Есть такая розетка

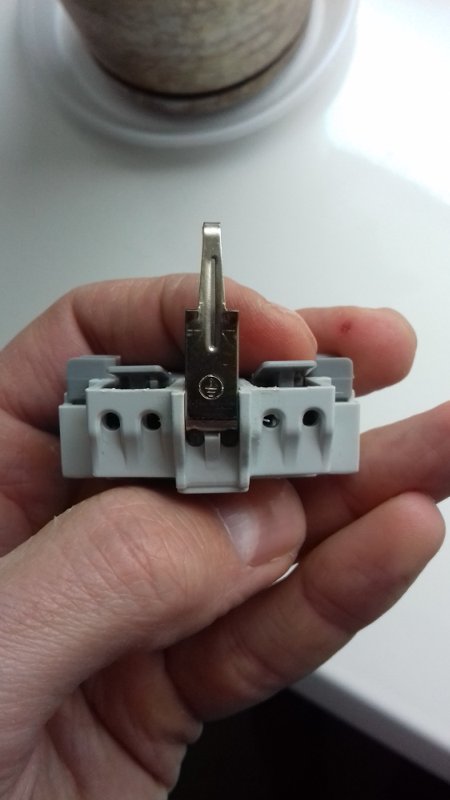

Разобрал. Вижу отверстия под провода и заземление.

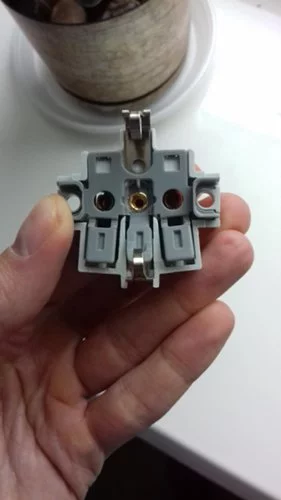

Никаких зажимных болтов. Сверху выглядит так:

Думал лапки нажать надо, но нифига. Нажимаю, они ничего не делают и отходят назад.

Кто знает как провода там зафиксировать ?



[Alex-kh]

Просто вставить зачищенный кабель,предварительно нажав на лапки.



[Kharkov-Center]

Просто вставить зачищенный кабель,предварительно нажав на лапки.

Дякую. Те що треба!



[Art001]

И хрен контакт будет. Ток - максимум 2 А, то есть 400 Вт, а потом дым пойдет.

когда тебя таки забанят "мега спец по всем хоз вопросам из хф"

ты клемники "ваго" хоть раз в руках держал?
шнайдер тоже давно такое делает в выключателях.



[Мерчандайзер]

Однопроволочная медная жила 1,5-2,5 кв.мм просто вставляется до упора в одно из двух гнёзд розеточной клеммы. При необходимости подключить от розетки ещё что-то (например, выключатель, вторую розетку), вставляется ещё одна жила.
Обычно на корпусе розетки или на суппорте указывается длина снятия изоляции в милиметрах. Лапки нажимаются пальцем когда необходимо вытащить провод из розетки.
Самые дорогие серии розеток и выключателей западных производителей имеют безвинтовые зажимы. Эти зажимы предназначены для однопроволочных медных жил. На коробках иногда так и пишут - for rigid conductors. Кроме rigid может быть solid conductor - это одно и то же. На выключателях иногда встречается буква "r" (rigid).
Потому как есть идиоты опрессовывающие наконечниками НШВИ многопроволочные жилы и пихающие их в такие зажимы.



[VIOLATOR]

Потому как есть идиоты опрессовывающие наконечниками НШВИ многопроволочные жилы и пихающие их в такие зажимы.
Миниатюры

а в чем проблема?

Эти зажимы предназначены для однопроволочных медных жил. На коробках иногда так и пишут - for rigid conductors

rigid может быть и многопроволочным



[Мерчандайзер]

а в чем проблема?


rigid может быть и многопроволочным

Прижим торцом винта НШВИ - никаких проблем. А зачем такое в пружину пихать?
Rigid conductor - моножила. Они же не пишут "F" (flexible), пишут Solid или Rigid.



[Kharkov-Center]

И хрен контакт будет. Ток - максимум 2 А, то есть 400 Вт, а потом дым пойдет.

Спешу вас разочаровать. Второй день заряжаю электромобиль через эту розетку.
Штатное зарядное устройство 12А
~2.5 кВт/ч всю ночь идёт в аккумулятор машины.
Всё в порядке, никакого дыма.



[oven13]

самые надежные зажимы - под винт

вроде как да, но усилие винта со временем слабеет из-за пластичности меди, и их надо или подкручивать или смотреть как плавится клемма.
А там вроде как пружина, давит себе и давит.



[unbeliever]

Потому, что винт/пайка - это обслуживаемые соединения, а пружина/cварка - необслуживаемые. В щиток можно легко залезть и подтянуть, в розетки же никто не лазит пока не запаха нет, распредкоробки вообще могут быть зашиты над потолком.



[Александр7777]

когда тебя таки забанят "мега спец по всем хоз вопросам из хф"

ты клемники "ваго" хоть раз в руках держал?
шнайдер тоже давно такое делает в выключателях.

Не путай розетку с выключателем. Вряд-ли у тебя будет лампочка в пол киловатта.
Тот редкий случай, когда я с Гельмгольцем согласен.

Второй день заряжаю электромобиль через эту розетку.
Штатное зарядное устройство 12А
~2.5 кВт/ч всю ночь идёт в аккумулятор машины.
Всё в порядке, никакого дыма.

Что такое два дня? У тебя еще ничего не успело окислиться. Я у тещи недавно менял две таких розетки. Долго воняло, пока не шваркнуло. Провода почернели и оплыла изоляция сантиметра на три.



[Kharkov-Center]

Что такое два дня? У тебя еще ничего не успело окислиться. Я у тещи недавно менял две таких розетки. Долго воняло, пока не шваркнуло. Провода почернели и оплыла изоляция сантиметра на три.

Согласен, предыдущая розетка выдержала почти год такой нагрузки. В местах скрутки отгорели провода. В этот раз хочу их спаять.
Эта выглядит понадёжнее. Надеюсь выдержит не меньше.



[Александр7777]

В этот раз хочу их спаять.

Лучше купи нормальную, где провод зажимается винтом.



[Александр7777]

Вот для таких ввводных автоматов с винтовым зажимом вон тех клемм.

Гельмгольц, не долго ты говорил умные вещи.
Ты все таки дебил. Опять стабильно перднул в муку.
Эти наконечники не для этих автоматов.



[andrbox]

Ну, и какие там токи, умник? Все самые надежные зажимы - под винт и под опрессованный наконечник.
От же учащийся ПТУ!!!
А ты ошибки у меня найди. Потом будешь пукать и писять против ветра.
Так ошибок же хрен найдешь, о безграмотное создание!

В каком месте научили, что только под винт?



[Астроном]

В щиток можно легко залезть и подтянуть, в розетки же никто не лазит пока не запаха нет, распредкоробки вообще могут быть зашиты над потолком.

Так есть же распредкоробки с планками и винтами на них. Как же такие "обслуживаемые" зашивать под потолок? Я, правда, такие поставил в штукатурку под пластиковый лючок в стене под самым потолком. Но... 10 лет - полет нормальный, ничего подкручивать не приходилось. Провод - медный многожильный. Нагрузка - электродуховка, СВЧ-печь, посудомойка. Иногда при одновременном включении нескольких приборов срабатывал входной автомат, но распредкоробка холодная.
Но самая жесть - это распредкоробка с соединением типа "алюминиевая скрутка-тканевая изолента". Самая необслуживаемая из необслуживаемых. Часто скрывается под толстым слоем штукатурки. Живет по 30-40 лет. Хардкор!



[andrbox]

Гельмгольц, не долго ты говорил умные вещи.
Ты все таки дебил. Опять стабильно перднул в муку.
Эти наконечники не для этих автоматов.



[veltotem]

Готов поверить. Если бы не видел вот таких клемм Переглянути вкладення 12807894
Вот для таких ввводных автоматов с винтовым зажимом вон тех клемм.
Переглянути вкладення 12807895

Вот тут ты обосрался. Жиденько так.
Эти клеммы ни разу ни для этих автоматов. Хотя использовать их там можно



[veltotem]

Согласен, предыдущая розетка выдержала почти год такой нагрузки. В местах скрутки отгорели провода. В этот раз хочу их спаять.
Эта выглядит понадёжнее. Надеюсь выдержит не меньше.

Купите нормальную розетку для повышенной нагрузки



[unbeliever]

Но... 10 лет - полет нормальный, ничего подкручивать не приходилось.

Ну я цитирую ПУЭ, умными людьми писано. А каждый уж сам решает как что делать: бывает прокатывает, а бывает и в новости попадают
