Расширительный бак на АГВ.

[Punish]

Расширительный бак на АГВ.

В частном доме расширительный бак на отопление находится на чердаке. Хочу немножко переделать и поместить бачек непосредственно в комнате над АГВ. Подскажите пожалуйста, какой лучше взять бачок и какие они вообще бывают?
Спасибо



[Setler]

у отца расширительный бачок сделан из корпуса фильтра для воды (большого) он перевернут и на выходе поставили 40см пластиковой трубы - получилось типо

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Punish]

у отца расширительный бачок сделан из корпуса фильтра для воды (большого) он перевернут и на выходе поставили 40см пластиковой трубы - получилось типо

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

А верхняя труба куда идёт?



[Setler]

никуда, так как воды не по края она расширяется и не выходит из трубки, но можно ее на править - на улицу, в канашку и т.д.



[Fylhtq12]

Я не спец, но слышал, что чем выше и больше расширительный бак - тем лучше и стабильнее система(если конечно бак на крыше - то должен быть утеплен). И чем ниже агв по отношению к радиаторам, тем лучше.



[igor's]

чем ниже агв по отношению к радиаторам, тем лучше.

Не совсем так. Нет смысла "закапывать" АГВ глубже, чем для совмещения обратки отопления и патрубка обратки на АГВ. Идеально - это совмещение их уровней.



[Я технарь]

Нет необходимости ставить расширительный бак твердотопливного котла высоко. Его задачи:
-заполнение системы водой
- прием излишка воды при ее расширении во время нагрева системы
- и главное в случае закипания воды, такое случается при отключении циркуляционного насоса или неисправности привода автоматического управления (процессом горения) вьюшкой, предохранить котел от взрыва. Закипевший теплоноситель и пар выливается либо в расширительный бак и через штуцер перелива, диаметром не менее 1 дюйма, сбрасывается в канализацию. В это время холодная вода через поплавковый кран пополняет воду в котле, одновременно его охлаждая.

Но есть только ограничения. Холодную воду нельзя лить в разжаренный чугунный котел, в стальной можно. Поплавковый кран надо иметь с медным поплавком. Стоит около 400гр. Потому, что пластиковый поплавок в кипятке обычно выстреливает с медного коромысла.
Лично у меня расширительный бак стоит на 1 метр выше котла и на полметра выше аккумулирующего бака.
Варианты сброса закипевшей воды могут быть разные, если труба выведена на улицу есть опасность ее обледенения внутри от кондесата и взрыва котла или разрушения элементов системы.



[utah22]

В частном доме расширительный бак на отопление находится на чердаке. Хочу немножко переделать и поместить бачек непосредственно в комнате над АГВ. Подскажите пожалуйста, какой лучше взять бачок и какие они вообще бывают?
Спасибо

Знакомый поступил так: купил пластиковый рукомойник объёмом около 10 литров, который удобно (на 2-х точках) крепить на стену, убрал штатный пластиковый кран (рукомойник именно с краном, а не с "пымпой"), взамен него вставил т.н. "врезку" - латунный фитинг с резиновой прокладкой и зашимной гайкой, 1/2 дюйма, и к этой врезке подсоединил через соотв. фитинг металлопластиковой трубой к системе. Выглядит аккуратно, объём достаточен для системы до 100 литров, сверху накрывается негерметичной крышкой на резьбе, что позволяет и "гулять" воздуху, и защищает от пыли...просто и удобно. Такие рукомойники есть и на барике, и на ББ, и во всяких гиперах... цена - порядка сотки гривень.
Зы: рукомойник (вид сверху) - не круглый с кронштейном, а нечто наподобие полу-круга, с парой крепёжных ушей в верхней части.



[igor's]

рукомойник (вид сверху) - не круглый с кронштейном, а нечто наподобие полу-круга

сверху накрывается негерметичной крышкой на резьбе,

Это как? На что накручивается крышка?



[utah22]

Это как?

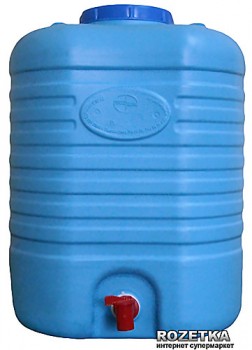

Вот такой:

Фото тут под таким ракурсом, что крепёжные уши (вверху, по бокам от горловины) едва выглядывают, но они там - есть

Зыыыыыы: "розетку" - не рекламирую ни разу, просто хапнул первое попавшееся фото



[igor's]

Зыыыыыы: "розетку" - не рекламирую ни разу, просто хапнул первое попавшееся фото

Понятно, спасибо.



[utah22]

Понятно, спасибо.

Я такие видел и на барике, и на ББ, и в... впрочем, мега-гнидники упоминать не стану



[Я технарь]

Надо учесть и обьем расширительного бака. Так для открытого расширительного бака работающего в открытой системе отопления его объём должен быть около 15% от объема воды в системе. Есть формулы расчета более точного объема бака.
Если у Вас АГВ, толстые трубы которые питают чугунные батареи, обьем расширительного бака будет большой.
В современных системах отопления обычно используют тонкие трубы PEX16х2.0.
Объем воды в современных батареях сопоставим с объёмом воды в 1-2 секция батарей из чугуна.
Для дома около 80кв.м в этом случае хватает встроенного в котел расширительного бака, эти котлы обычно работают в закрытой системе, по давлением от 1,5 до 2 атмосфер. То есть ведром данную систему не заполнить.
КПД таких систем очень высокий.



[utah22]

Объем воды в современных батареях сопоставим с объёмом воды в 1-2 секция батарей из чугуна.

Если не ошибаюсь по памяти, одна секция чугунной батареи (т.е. одно "ребро") - 2 литра.

КПД таких систем очень высокий.

Нюанс: если теплообменник котла (настенного типа) зарос известью - КПД внятно падает, т.к. растёт температура выхлопа. В этом случае следует делать промывку теплообменника, что сейчас "весит" 600-800 грн. Во избежание этой процедуры и продления жизни теплообменника стОит заполнять систему дистиллированной водой или её аналогом, получаемым обратным осмосом. В этом случае промывать придётся только контур водопроводной воды, нагреваемой котлом для бытовых нужд, а контур отопления в промывке нуждаться не будет.

Пока нет и одного умного совета

Кроме твоего?

-лучше всего поставь -гидроакамулятор (обем от кол воды в системе) а на место выхода на старый расширитель-кран имени польского жида Маевского-автомам.Система станет закрытой -ставь блок защиты с клапаном макс на 2 атм. Запитка от водопровода или насосом .Вобщем все -

Иначе говоря - отнеси на барик полторы-две штуки гивень И плюс - смонтируй сам или заплати за монтаж
Зы: если ТС решит делать систему закрытой, при покупке не стОит говорить "гидроаккумулятор", поскольку сие - для холодной воды, с резиновой грушей внутри, которая имеет обыкновение шабашить регулярно Тогда уж надо покупать "расширительный бак мембранного типа для закрытых систем"
Кроме того: в группе безопасности , которая в цитате названа "блоком защиты", имеется клапан аварийного сброса. Если у него запорная часть из пластика - будет регулярный гемор, эти клапана обязательно начинают страдать недержанием через 3 дня минимум, на втором году - максимум. Если уж ставить такое - запорный клапан должен быть цельнометаллическим.

.Я думаю и даже знаю-

Слышал звон да не знаешь где он.Все взагали и ни одного совета.

Чем-то напоминает Артефакта

польского жида

В "политику"!



[utah22]

Да начитался ты литературы

Любезный, я в теме - более 20 лет, большую часть из которых работал гл. инженером именно в области конструирования и производства котлов, проектирования котельных, их монтажа, ремонта и обслуживания, добавь сюда ещё немало лет работы в машиностроении, с котельными не связанном

Да начитался ты литературы а сам делал когда нибуть свои литературные перлы.

А фраза в целом - в жесточайшем когнитивном диссонансе с нормами русского языка

По поводу покупки на барике-придумай велосипед сам +сделать самому сейчас обойдется дороже.

Прзкажи, мені, розкажи... (С)

А на счет смонтируй сам или найми человека-так зачем тогда вообще тему создавать или мозги компосировать-пусть все будет по старому.

А что, есть четвёртый варик, кроме названных? Не "по щучьему веленью", часом?

Я так понял человек хочет улучшить свой быт и поэтому интерес.

Плохо понял.
Он хочет убрать расш. бак с холодного чердака вниз, в тепло, и получить возможность его обозрения и обслуживания без лазания на чердак.

А поводу полити -так почитай биографию Маевского-он точно поляк.

Это даёт тебе основания обозвать его оскорбительно "жидом"? Он что, тебе в суп насрал?



[utah22]

не проэктированием а МОНТАЖЕМ-.

читать научись, АнжЫнер. Монтаж, о чём было сказано, и у меня, плюс к проектированию, изготовлению, и всему остальному.

А насчет жида -это нам так препод. в универе сказал-

ну и долбоёб - он, и все, кто это "схавал".

МОНТАЖЕМ

пишется через два "о", АнжЫнер.

я тоже инженер и 30 лет лично свими руками занимаюсь монтажом систем отопления

так и скажи - "практикующий слесарь-сантехник".



[igor's]

какой лучше взять бачок и какие они вообще бывают?

Полезная информация по выбору параметров бачка:

"Объём открытого расширительного бака зависит от вместимости системы и принимается в размере 4.5 % вместимости системы с необходимым 30 %-ным запасом".

"Вместимость расширительного бака закрытого типа получается приблизительно на 15 % больше, чем открытого бака."

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[utah22]

"Объём открытого расширительного бака зависит от вместимости системы и принимается в размере 4.5 % вместимости системы с необходимым 30 %-ным запасом".

На практике попросту берут 1:10, если нет уверенности в том, каков реальный объём системы - добавляют "на глазок". Тем более, что градация баков по объёму идёт с шагом никак не в 1 литр.



[igor's]

На практике попросту берут 1:10

Это явный перебор. Но есть такая пословица "запас в жо... и т.д."



[utah22]

Но есть такая пословица "запас

именно
