Регулятор оборотов асинхронного двигателя

Нужно уменьшить производительность центробежного насоса . Мощность асинхронного мотора 550 вт. Промышленные преобразователи частоты - дорого. Т.к. нужно просто уменьшить производительность думаю уменьшить частоту питающего напряжения и отрегулировать скважность , чтобы не грелся . Можно так ? Может есть готовые наработки . С благодарностью приму советы .



[CepDILLETO]

Очень плохо будет асинхронному двигателю центробежного насоса при работе от приведенной схемы питателя! В промышленных устройствах "синус" на выходе и регулируется как частота так и выходное напряжение.



[ssevaa]

Промышленные преобразователи частоты - дорого

а спаленный движок не дорого?
не такая большая и цена на такую нагрузку...

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.



[Me1]

не выйдет



[ujn]

частотник, но есть момент, система станет уязвимой к перепадам напряжения. я поставил частотный, но у меня бывает слишком низкое, как результат не всегда стартует ((( теперь надо какую то зерна со стабилизацией делать.



[Antifox]

не такая большая и цена на такую нагрузку[/quote регулятор по ссылке 240 вт. А нужно 550 вт. 100 баксов - почти вся пенсия хозяина насоса . Так что ? Нет решения ?



[Me1]

пенсия от физики не формула, так не работает, что чем старше тем ты прав.



[Antifox]

частотник

Ссылку на схему , пожалуйста.



[ujn]

Ссылку на схему , пожалуйста.

какую схему ? готовое устройство, с мозгами охлаждением, модбасом и прочими ништяками, защитами таймерами И так далее....



[Гість 736175]

Мощность асинхронного мотора 550 вт

латр поставьте



[Repus]

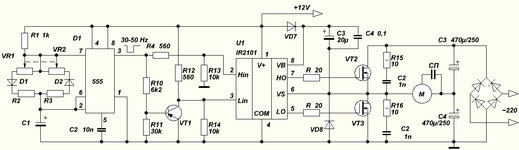

ТС, уточните что у вас за двигатель. В стартпосте вы написали, что у вас асинхронник и тут же дали схему, где нарисован однофазный двигатель с фазосдвигающим конденсатором. Вот вам сходу и накидали советов применить частотник. Интересно в таком случае, к каким выходам 3-фазного частотника подключать двигатель, имеющий 2 конца
Ежели у вас все таки однофазный двигатель с с фазосдвигающим конденсатором ( применяется в циркуляционных насосах, вентиляторах, в английской аббревиатуре Permanent-split capacitor motor) то управление таким двигателем очень простое, с помощью простейшей симисторной схемы на 4-х деталях. Правда там могут быть нюансы



[Repus]

латр поставьте

тоже вариант



[Гість 3253]

не такая большая и цена на такую нагрузку[/quote регулятор по ссылке 240 вт. А нужно 550 вт. 100 баксов - почти вся пенсия хозяина насоса . Так что ? Нет решения ?

Есть - купи ему частотник и подари. Или насос поменяй на менее мощный.



[Antifox]

ТС, уточните что у вас за двигатель.

Двигатель однофазный с фазосдвигающей емкостью. Смотрел на "дачных" сайтах темы по регулированию производительности центробежных насосов . Пишут, что при регулирование латром или симисторным регулятором греются обмотки . При регулировании таким способом нужно регулировать не только напряжение но и скважность . Вот я и решил сделать так как на схеме .



[Repus]

Двигатель однофазный с фазосдвигающей емкостью. Смотрел на "дачных" сайтах темы по регулированию производительности центробежных насосов . Пишут, что при регулирование латром или симисторным регулятором греются обмотки . При регулировании таким способом нужно регулировать не только напряжение но и скважность . Вот я и решил сделать так как на схеме .

Насколько греются? А если прицепить к двигателю термодатчик обычного тестера и измерить перегрев? Я к тому что такие двигатели нехило греются и при номинале. Например, у меня вентилятор постоянно горячий, а дренажный насос с таким же типом двигателя так тот вообще требует погружения в воду.
Думаю что и с ПЧ тоже будет греться т.к. фазосдвигающий конденсатор рассчитан для частоты 50Гц и при изменении частоты он будет сдвигать хз куды



[Antifox]

Repus Спасибо за участие ! Насос расположен в скважине , т. е. в воде. Может и не перегреется . Автомат откачки следит за уровнем воды в скважине . Поэкспериментировать можно будет в конце сезона . Насос моего соседа . Беру него воду для питья. Не хочу скандала , поэтому не рискую.



[Yg]

Есть способ уменьшения частоты без стандартного частотника. Но понижение в целое число раз ( больше 2 вряд ли применимо ). Идея в вырезании периода, при этом оставшиеся положительный полпериода, отрицательная половинка и ноль между ними ( на месте вырезанного периода ), дадут снижение частоты в 2 раза. Как будет при этом чувствовать себя двигатель , вопрос отдельный .
Вы, похоже, не совсем представляете работу двигателя, иначе идея с автотрансформатором и семисторным регулятором у Вас бы не появилась.



[Гість 736175]

Пишут, что при регулирование латром или симисторным регулятором греются обмотки .

симистор идет лесом сразу.
остановимся на латре.

если есть перегрев - пересчитываем номинал емкости,
если принять 7мкф на 100Вт
то пропорционально той мощности что мы выставим латром (т.е. нада померять и ток и напряжение и умножить их )
это все под нагрузкой, естесна.
первый пуск делаем как есть
потом понимаем что за мощность у нас на выходе
потом ставим другой конденсатор



[Antifox]

Yg . Это идея с сайта дачников. Я и не собирался регулировать обороты латром .
Вырезать период - интересное предложение . Попробую на маленьком движке , когда будет время . Спасибо .



[Antifox]

⚠ Тільки зареєстровані користувачі бачать весь контент та не бачать рекламу.

Вот такой насос. Хочу предложить соседу уменьшить количество турбинок в насосе . Правда придется поставить проставки между тубинками . Производительность уменьшится . Но сначала нужно разобрать насос . Это уже осенью .
